Sklárna „OBNINSK“

Předmětem díla bylo jednak vypracování a projednání koncepce nového závodu na výrobu obalového skla se zadavatelem, jednak následné vypracování dokumentace v rozsahu pro výběr zhotovitele stavby. Rozsah stavby dokumentuje přehled stavebních objektů:

SO 01 Výrobní monoblok
SO 02 Sklad hotové produkce
SO 03 Vrátnice
SO 04 Redukční stanice plynu
SO 05 Garáže
SO 06 Čistírna odpadních vod
SO 07 Usazovací nádrže
SO 08 Chladící věže
SO 09 Potrubní mosty
SO 10 Základy pod diesselagregáty
SO 15 Kmenárna
SO 16 Sklad big bagů
SO 17 Sklad sody
IO 01 Splašková kanalizace
IO 02 Průmyslová kanalizace
IO 03 Dešťová kanalizace
IO 04 Vnější rozvоdy pitné vody
IO 05 Vnější rozvody technologické a požární vody
IO 06 Plynovod
IO 07 Komunikace a chodníky, parkoviště
IO 08 Železniční vlečka
IO 09 Oplocení

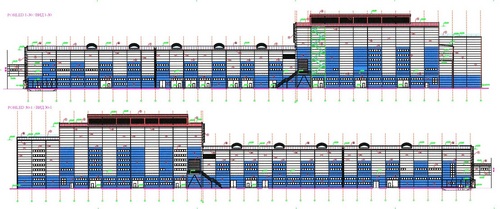

Řešení hlavního objektu – SO 01 Výrobní monoblok – objekt o půdorysných rozměrech 174 x 54 m je řešen jako dvoupodlažní hala s nosnou ocelovou konstrukcí, opláštěná skládaným pláštěm z lakovaných trapézových plechů a izolací rohožemi z minerálních vláken (opláštění dle požadavku investora z finančních důvodů). Střešní plášť byl navržen ze střešních sendvičových panelů s jádrem z minerální vlny. Dvě hlavní podlaží jsou navrženy na úrovních ±0,000 a +6,000. Strop mezi oběma podlažími je navržen jako železobetonová monolitická deska provedená na ztracené bednění z trapézového plechu.
Výšky objektu: • mezi osami 1 – 3 +17,530
• mezi osami 3 – 19.1 +17,480
• mezi osami 20 – 30 +27,275 a 30,875
• mezi osami 31 – 33 +21,700
Zastavěná plocha SO 01 10 059 m2
Obestavěný prostor 207 090 m3

Objekt lze rozdělit na 3 procesní části a přístavbu:
mezi osami 1 – 3 : administrativní část – včetně hygienických zařízení – šaten, WC a
sprch mezi osami 3 – 20 : konečné operace a balení hotových výrobků
mezi osami 20 – 30 : „horký konec“ (část s tavícími agregáty a tvářecími stroji)
mezi osami 30 – 33 : přístavby pro zásobníky kmene
Hutní hala s tavícími agregáty a tvářecími stroji o výšce cca 27,275 m je vybavena mostovými podvěsnými jeřáby.

SO 02 – sklad hotové produkce o půdorysných rozměrech 79,6 x 61,3 m, min. světlé výšce 9,8m od úrovně podlahy je řešen jako jednopodlažní hala opláštěná lakovaným trapézovým plechem. Objekt je řešen s rampami pro nakládku hotových výrobků, a to jednak na kamiony, jednak na železniční vagony.
Zastavěná plocha SO 02 4 880 m2

KLIENT:	Společnost PROGRESS – Ruská federace
REALIZACE PROJEKTU:	2009 – 2010

Rozsah prací:

• Vypracování koncepce nového závodu
• Projekt pro výběr zhotovitele stavby
